门架式可变信息标志施工过程

发布日期:2019-10-11 作者:郑州德浩电子科技有限公司 点击:

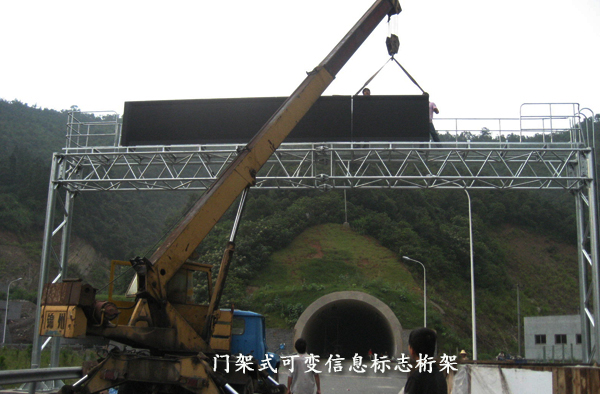

  门架式可变信息标志采用桁架式横梁,门架下净空为6米,长度为跨越半幅路面约12.5m。支架采用4根219×10的钢管,走台板采用2mm厚网板板,显示屏安装于平台前方距边缘50mm处,显示屏箱体底面距平台100mm,用槽钢支撑,平台周边需焊有护栏以保证人员平安。门架安装为拼接式安装,路侧立柱2.5m高度以上装有爬梯。

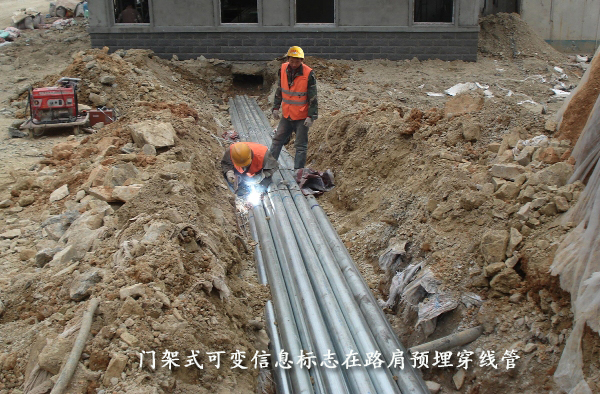

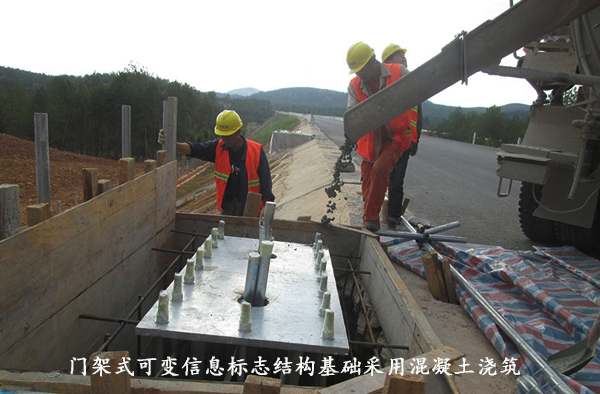

  结构基础采用水泥混凝土结构,并配有承重筋及连接筋,在路肩一侧预埋穿线管。显示屏及支撑框架能抵抗50m/s以下的风力,承重能力大于3T。

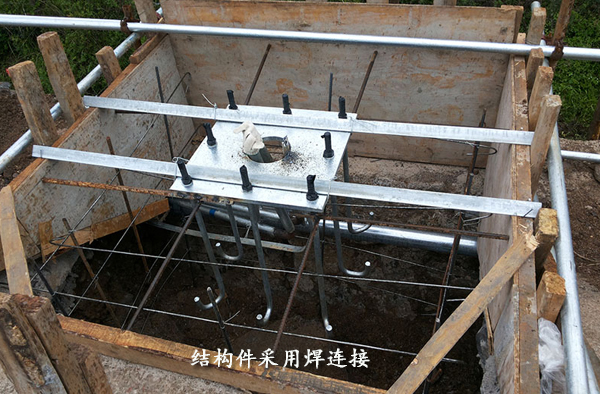

  为确保人身平安及防止雷击,可变信息标志所有钢结构构件均做焊连接,其两侧立柱和护栏均用8镀锌圆钢焊连,在路肩一侧做有联合接地,接地电阻小于1,接地极和立柱用8镀锌圆钢焊连并在立柱旁装有断接卡以便测试地阻。




  门架式可变信息标志所有钢结构构件表面处理采用热浸镀锌后油漆工艺。


  门架式可变信息标志门架焊工艺满足G8985-88和GB511785。热浸镀锌工艺中锌为GB470-83《锌锭》中规定的0号锌。


  门架式可变信息标志结构设计特点

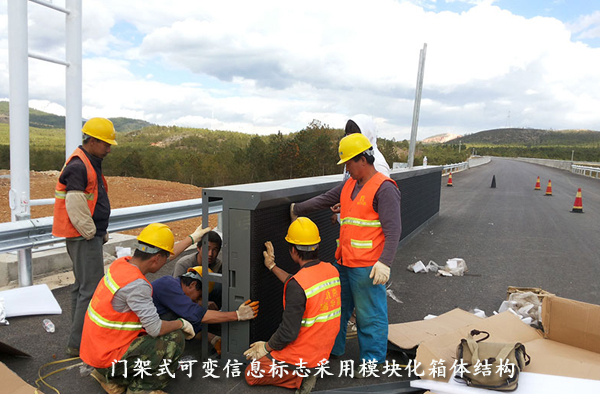

  显示屏做成模块化箱体结构,便于运输拆装,便于背后维修。


  箱体采用双层结构,内箱体全密封,外箱体起隔热隔冷防潮及各种防护作用。


  所有框架结构都须稳定可靠,具有抗风40m/s的能力。


  在可变信息标志控制箱内,装有高质量的防雷器,能保护感应雷击。显示屏内外箱体双层结构万一遭受直接雷击,外箱可保护内箱,其作用与避雷针相当。

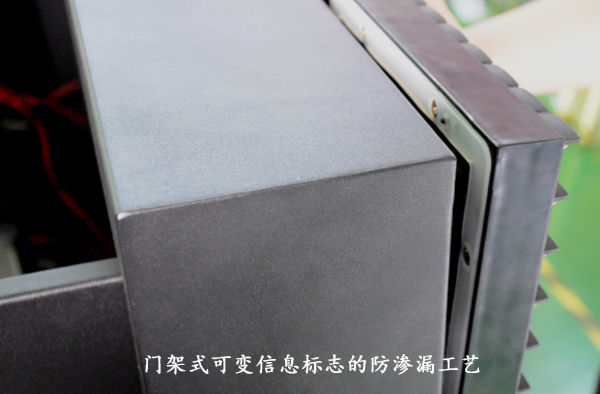

  门架式可变信息标志防雨水渗漏性能:


  为保护显示屏的正常运行,在设计和制作过程中都十分注意雨水的渗漏现象。


  (1)像素管本身具有良好的防潮防渗漏性能。在与机箱连接时,采用“O”型密封圈加强防漏;


  (2)机箱在设计中,对防漏也作认真安排,对后盖的开闭口均采用密封条加以密封,在箱体内沿还备有泄水槽,将渗入的水引排出去。




  门架式可变信息标志防腐蚀性能:

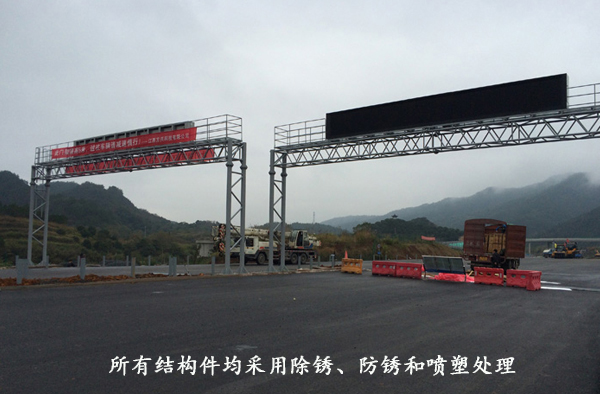

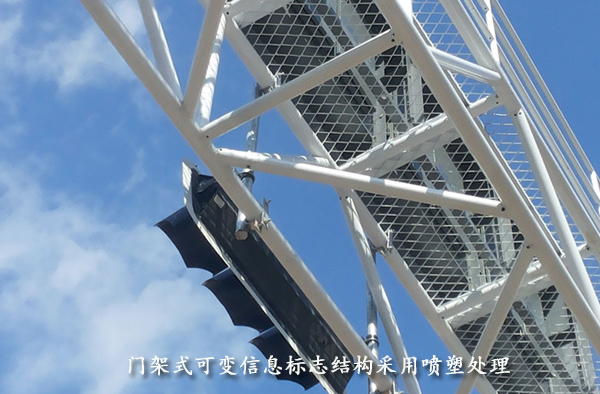

  所有的薄钢板制作件,包括:机箱、框架、封板、遮阳罩等,均通过除锈、防锈和喷塑等表面防腐蚀处理。
